Perhitungan Produksi Motor Grader / Motor Perata

Grader atau umum disebut road grader adalah alat berat dengan pisau panjang yang digunakan untuk meratakan permukaan dalam proses perataan. Umumnya grader memiliki tiga as roda dengan kabin dan mesin berada diatas roda belakang disatu ujung kendaraan dan as ketiga pada bagian ujung depan kendaraan, dengan blade berada diantaranya.

Artikel Terkait : Perhitungan Produksi Motor Scrapper atau Motor Sekrap
                        Perhitungan Produksi Dump Truck
                        Produksi Excavator Hidrolis
                        Perhitungan Produksi Dozer Shovel Dan Wheel Loader

Motor Grader / Road Grader

Perhitungan Produksi Motor Grader / Motor Perata / Road Grader

     Motor grader dapat digunakan untuk bermacam-macam keperluan, misalnya untuk pemiharaan jalan, perapihan akhir untuk jalan tanah, pembuatan trens dan pemotongan tebing.

Jadi ada beberapa metode/cara untuk menghitung kapasitas operasinya :

1. Perhitungan luas operasi perjam (m² /jam)

Catatan : Grader biasanya bekerja dijalur-jalur panjang, jadi waktu yang diperlukan untuk pindah persneling atau balik dapat diabaikan.

(1). Kecepatan kerja (V) untuk :

• Perbaikan jalan biasnya     2    ÷ 6 km/jam
• Pembuatan trns                 1,6  ÷ 4 km/jam
• Perapihan tebing                1,6 ÷ 2,6 km/jam
• Penggusuran salju               7    ÷ 25 km/jam
• Perataan medan                  1,6 ÷ 4 km/jam
• Lenelling                             2    ÷ 8 km/jam

(2). Panjang blade efektif (Le), lebar tumpang tindih (Lo). Karena blade biasanya miring pada waktu untuk memotong maupun untuk meratakan maka panjang efektif akan sangat tergantung pada sudut kemiringanya.

Lebar tumpang-tindih biasanya = 0,3 m.

Motor Grader / motor perata

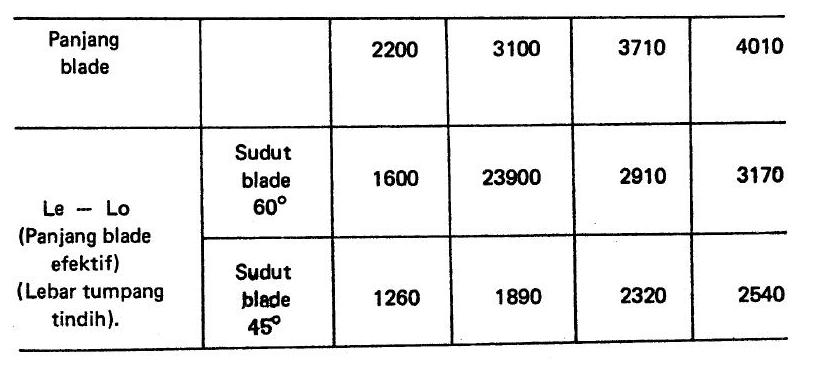

Tabel Le - Lo, Dalam (mm)

2. Perhitungan waktu untuk perapihan medan
T  =  N x D
         V x E
T  = waktu kerja
N = Jumlah trip
D = Jarak kerja (km)
V = Kecepatan kerja (km/jam)
E = Effisiensi kerja

Jumlah trip (N)

Jika grader bekerja pada suatu site, dengan jalur-jalur levelling yang sejajar, maka strip dapat dihitung dengan menggunakan rumus berikut :

Dimana :
W = Lebar total untuk pekerjaan levelling (m)
Le = Panjang blade efektif (m)
Lo = Lebar tumpang tindih (m)
n   = Jumlah rit yang diperlukan untuk mencapai permukaan yang dikehendaki

3. Contoh
Hitunglah waktu yang diperlukan untuk perbaikan jalan granel (lebar 9m, panjang jalan 10 km)
Grader yang digunakan GD 40 HT - 2
Penjelasan :
Jumlah trip (N)

Kecepatan kerja (V)
Jika kecepatan 5km/jam
waktu yang diperlukan (T)
