Buldozer adalah sebuah jenis alat berat yang memiliki alat kerja utama berupa pisau (blade) yang diletakan didepan traktor dan domotori oleh mesin diesel diatas roda rantai (trackshoe). Buldozer merupakan peralatan berat penting bagi pembangunan sebuah proyek untuk pekerjaan pemerataan tanah, maupun proyek penebangan hasil hutan.
Produksi per jam suatu bulldozer pada suatu penggusuran adalah sebagai berikut :
Dalam menghitung produktivitas standar dari suatu buldozer, volume tanah yang dipindahkan dalam satu siklus dianggap sama dengan lebar sudu x (tinggi sudu)².
Sesungguhnya produksi siklus akan berbeda-beda tergantung dari tipe tanah, sehingga faktor sudu diperlukan untuk penyesuaian karena pengaruh tersebut.
2. Waktu siklus (Cm)
waktu yang dibutuhkan untuk suatu buldozer menyelesaikan satu siklus (menggusur, ganti persneling dan mundur) dapat dihitung dengan rumus berikut :
Artikel terkait : Perhitungan Produktivitas Alat Berat
Perbandingan Produktivitas Cat dan Kobelco
Perhitungan Produksi Dozer Shovel Dan Wheel Loader
Produksi Exkavator Hidrolis
Perhitungan Produksi Dump Truck
Perhitungan Produksi Motor Scraper
Perbandingan Produktivitas Cat dan Kobelco
Perhitungan Produksi Dozer Shovel Dan Wheel Loader
Produksi Exkavator Hidrolis
Perhitungan Produksi Dump Truck
Perhitungan Produksi Motor Scraper
 |
| Gambar Bulldozer Melakukan Pekerjaan Land Clearing |
 |
| Gambar Bulldozer |
Produksi per jam suatu bulldozer pada suatu penggusuran adalah sebagai berikut :
Dimana : q = Produksi per siklus (m³, cu, yd)
Cm = Waktu Siklus (Dalam Menit)
E = Efisiensi kerja
1. Produksi per siklus (q)
Untuk pekerjaan penggusuran, produksi persiklus adalah sebagai berikut
q = L x H³ x a
Dimaha : L = Lebar sudu (blade) (m,yd)
H = Tinggi sudu (blade) (m, yd)
a = Faktor sudu
 |
| Gambar Tactor/Buldozer |
Dalam menghitung produktivitas standar dari suatu buldozer, volume tanah yang dipindahkan dalam satu siklus dianggap sama dengan lebar sudu x (tinggi sudu)².
Sesungguhnya produksi siklus akan berbeda-beda tergantung dari tipe tanah, sehingga faktor sudu diperlukan untuk penyesuaian karena pengaruh tersebut.
 |

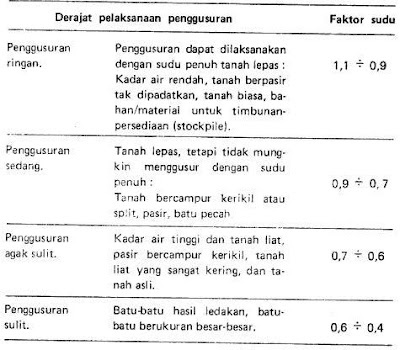

| Tabel faktor sudu dalam penggusuran |
2. Waktu siklus (Cm)
waktu yang dibutuhkan untuk suatu buldozer menyelesaikan satu siklus (menggusur, ganti persneling dan mundur) dapat dihitung dengan rumus berikut :
Dimana : D = Jarak angkut (m, yd)
F = Kecepatan maju (m/min, yd/min)
R = Kecepatan mundur (m/min, yd/min)
Z = Waktu untuk ganti persneling
F = Kecepatan maju (m/min, yd/min)
R = Kecepatan mundur (m/min, yd/min)
Z = Waktu untuk ganti persneling
- Kecepatan maju, kecepatan mundur => biasanya kecepatan maju berkisar antara 3 ÷ 5 km/jam dan kecepatan mundur antara 5 ÷ 7 km/jam. Jika mesin menggunakan TORQFLOW maka kecepatan maju diambil 0,75 dari maksimum sedangkan kecepatan mundur 0,85 maksimum.
- Waktu yang digunakan untuk ganti persneling
3. Effisiensi Kerja
Lihat tabel
4. Kondisi standar serta besaran angka-angka untuk perhitungan produksi standar
- Volume tanah = lepas
- Faktor sudu = 1,00
- Effisiensi kerja = 0,83
5. Contoh perhitungan produksi alat
Soal :
Berapaka produktivitas perjam sebuah bulldozer (士320 HP) jika melaksanakan penggusuran dengan kondisi-kondisi berikut :
Kondisi kerja : - Jarak gusur = 40 m
- Type tanah-tanah liat berpasir
- Effisiensi kerja : 0,75 (baik)
- Kecepatan : F₁ (0 ÷ 3,7 km/jam)
F₂ (0 ÷ 8,2 km/jam)
Penyelesaian :
Produksi persiklus
q = (tinggi sudu)² x lebar sudu x faktor sudu
= 1,59 x 4,13 x 0,80 = 8,5 m³
Waktu siklus
- Kecepatan maju F = 3,7 x 0,75 = 2,8 km/jam (46,7 m/min)
- Kecepatan mundur R = 8,2 x 0,85 = 7,0 km/jam (116,7 m/min)
- Waktu ganti persneling Z = 0,05 menit.
Waktu siklus =
40 + 40 + 0,05 = 1,25 menit
46,7 46,7
- Effisiensi kerja = 0,75
- Produktivitas sesungguhnya :
Faktor konversi volume tanah :
Lepas f = 1.00 ; Asli f = 0,80
Produktivitas untuk tanah lepas :
Q = 8,5 x 60 x 0,75 x 1,00 = 304 m³ /jam
1,26
Produktivitas untuk tanah asli :
Q = 8,5 x 60 x 0,75 x 0,80 = 243 m³/jam
1,26
Bersambung ke halaman berikutnya Perhitungan produksi dozer shovel dan wheel loader
Lihat tabel
 |
| Tabel Effisiensi Kerja |
- Volume tanah = lepas
- Faktor sudu = 1,00
- Effisiensi kerja = 0,83
5. Contoh perhitungan produksi alat
Soal :
Berapaka produktivitas perjam sebuah bulldozer (士320 HP) jika melaksanakan penggusuran dengan kondisi-kondisi berikut :
Kondisi kerja : - Jarak gusur = 40 m
- Type tanah-tanah liat berpasir
- Effisiensi kerja : 0,75 (baik)
- Kecepatan : F₁ (0 ÷ 3,7 km/jam)
F₂ (0 ÷ 8,2 km/jam)
Penyelesaian :
Produksi persiklus
q = (tinggi sudu)² x lebar sudu x faktor sudu
= 1,59 x 4,13 x 0,80 = 8,5 m³
Waktu siklus
- Kecepatan maju F = 3,7 x 0,75 = 2,8 km/jam (46,7 m/min)
- Kecepatan mundur R = 8,2 x 0,85 = 7,0 km/jam (116,7 m/min)
- Waktu ganti persneling Z = 0,05 menit.
Waktu siklus =
40 + 40 + 0,05 = 1,25 menit
46,7 46,7
- Effisiensi kerja = 0,75
- Produktivitas sesungguhnya :
Faktor konversi volume tanah :
Lepas f = 1.00 ; Asli f = 0,80
Produktivitas untuk tanah lepas :
Q = 8,5 x 60 x 0,75 x 1,00 = 304 m³ /jam
1,26
Produktivitas untuk tanah asli :
Q = 8,5 x 60 x 0,75 x 0,80 = 243 m³/jam
1,26
Bersambung ke halaman berikutnya Perhitungan produksi dozer shovel dan wheel loader
